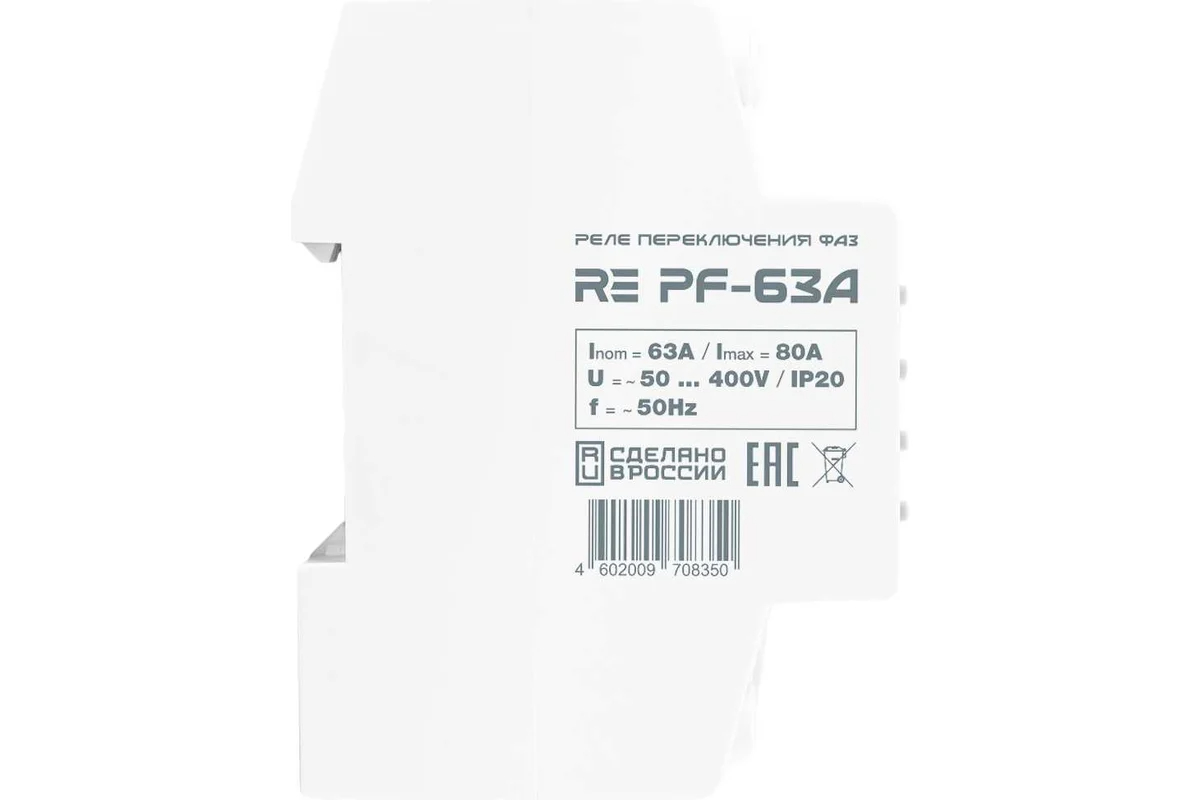

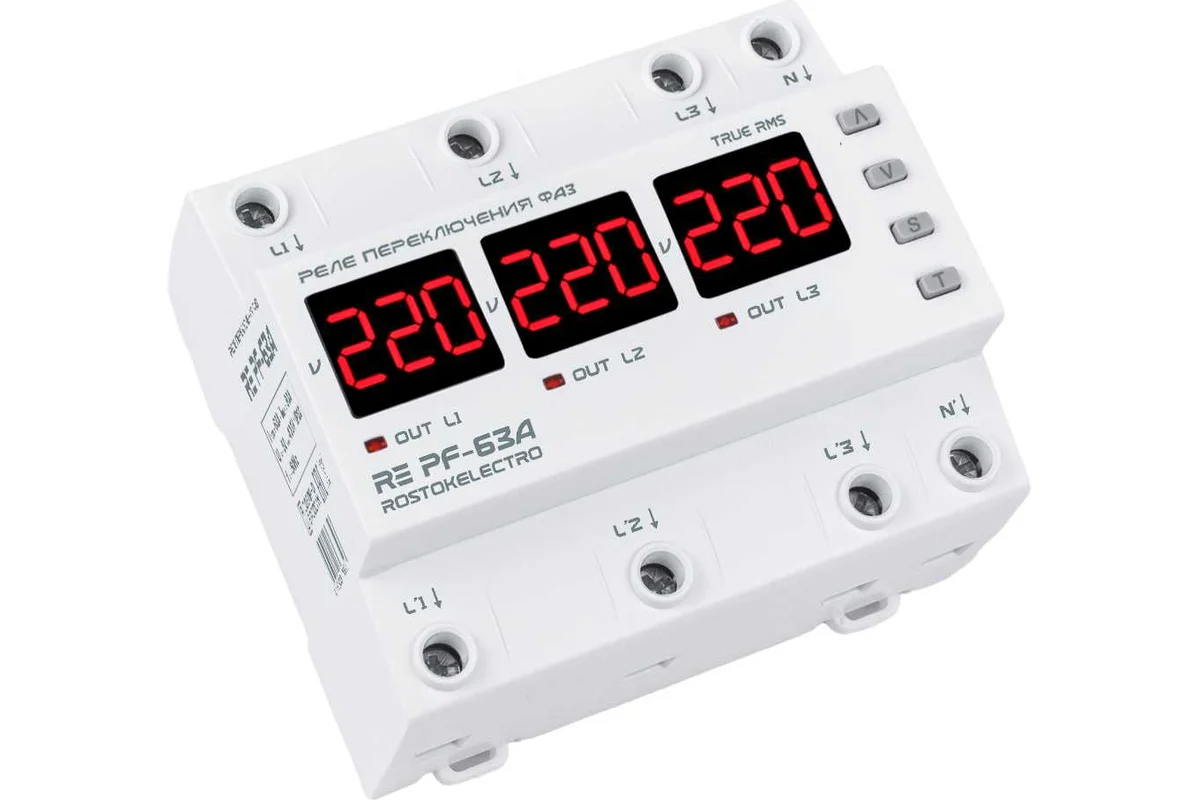

Реле переключения фаз RE PF-63A RostokElectro

Реле переключения фаз нового поколения RE серии PF предназначено для подключения промышленных и бытовых устройств к одной из фаз трехфазной сети, обеспечивая подачу питания для особенно важного однофазного оборудования от наиболее стабильной фазы и защищая его от превышения и понижения напряжения.

Пользователь может настроить следующие параметры:

- допустимые пределы для переключения и отключения по напряжению;
- гистерезис для верхнего и нижнего предела напряжения;
- выбор приоритетной фазы;
- время задержки для первого включения нагрузки;
- время задержки перед возвратом к приоритетной фазе;
- время задержки переключения фазы при достижении нижнего предела.

Ключевые особенности устройства:

- Установка приоритетной фазы для работы.
- Контроль "залипания" контактов (защита от межфазных замыканий).
- Защита оборудования от скачков напряжения.
- Настройка гистерезиса для исключения многократного переключения.
- Задержка переключения по нижнему пределу напряжения для предотвращения реакции на кратковременные просадки.
- Полноценный транзит нуля.
- Сечение входных проводов до 16 кв. мм для каждой фазы.
- Блокировка кнопок от случайного нажатия.
- Высокая скорость обработки данных благодаря современному микроконтроллеру Microchip с тактовой частотой 32 МГц.
- Полностью цифровое управление.
- True RMS.
- Внутренняя термозащита с возможностью контроля в настройках.
- 9-ступенчатая регулировка яркости дисплея.

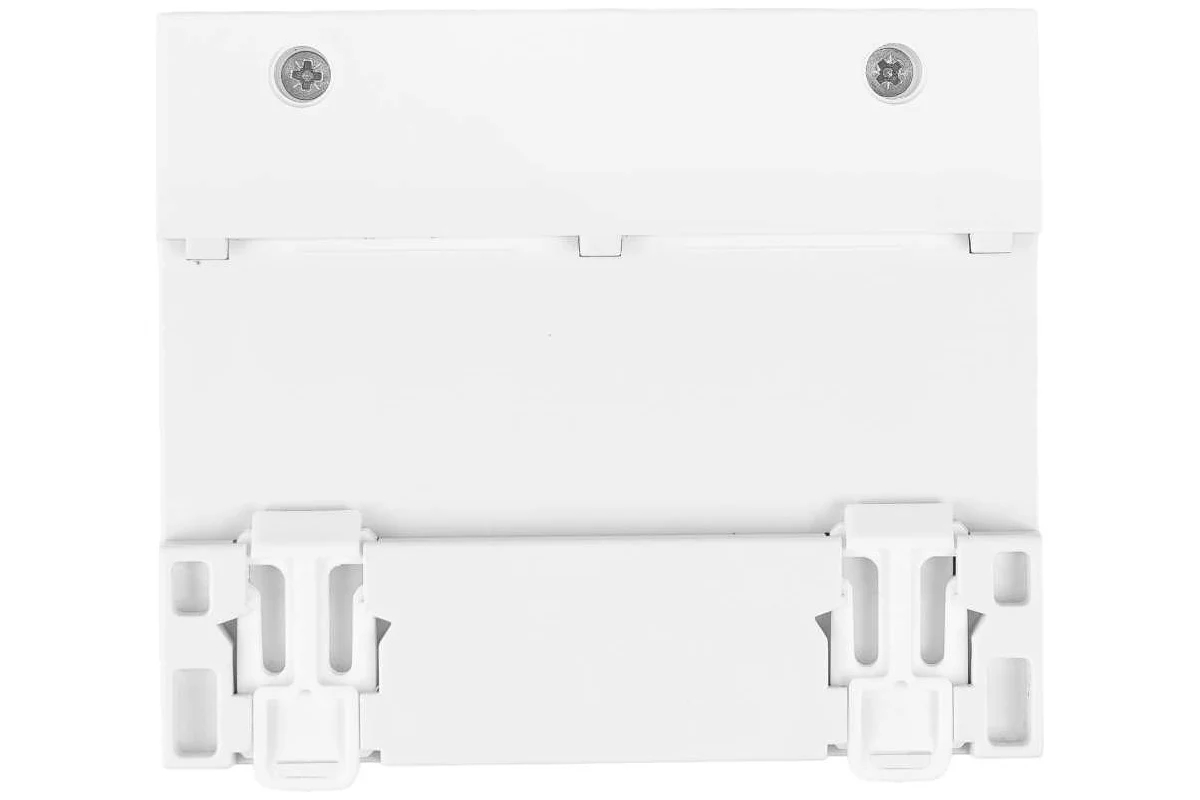

- Формат 6-din.

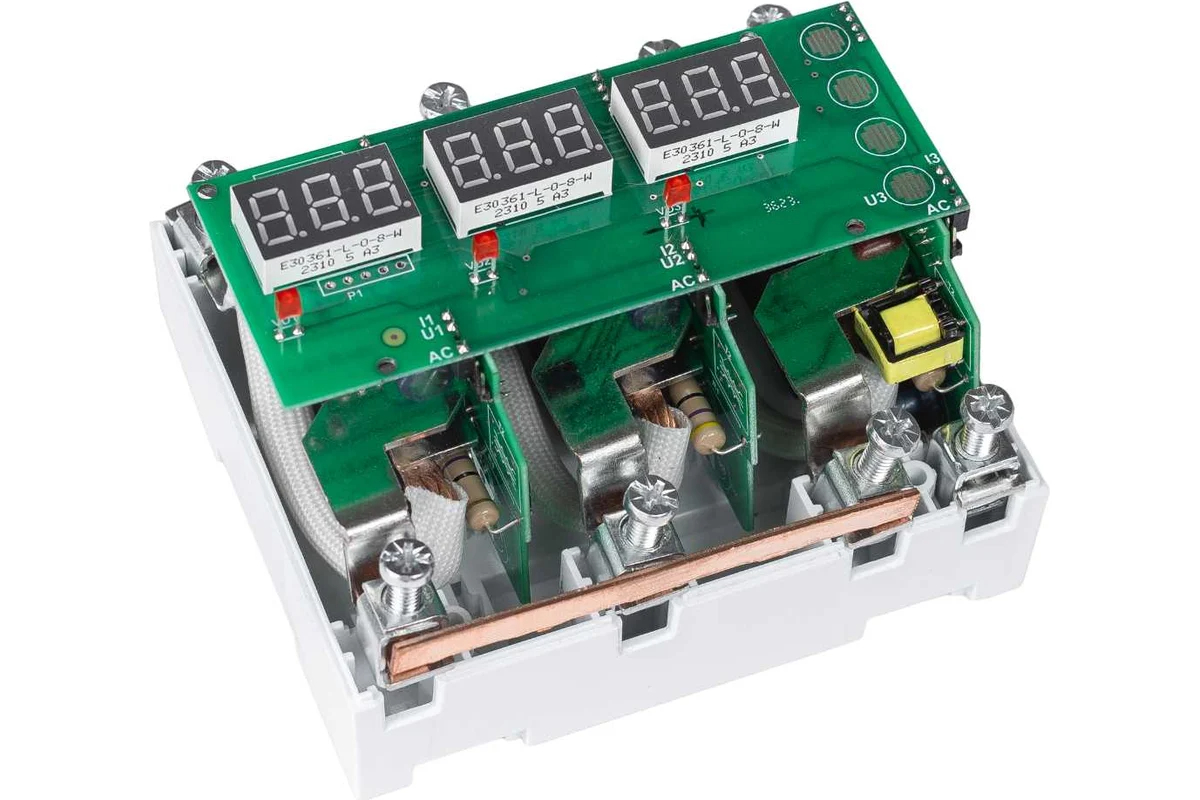

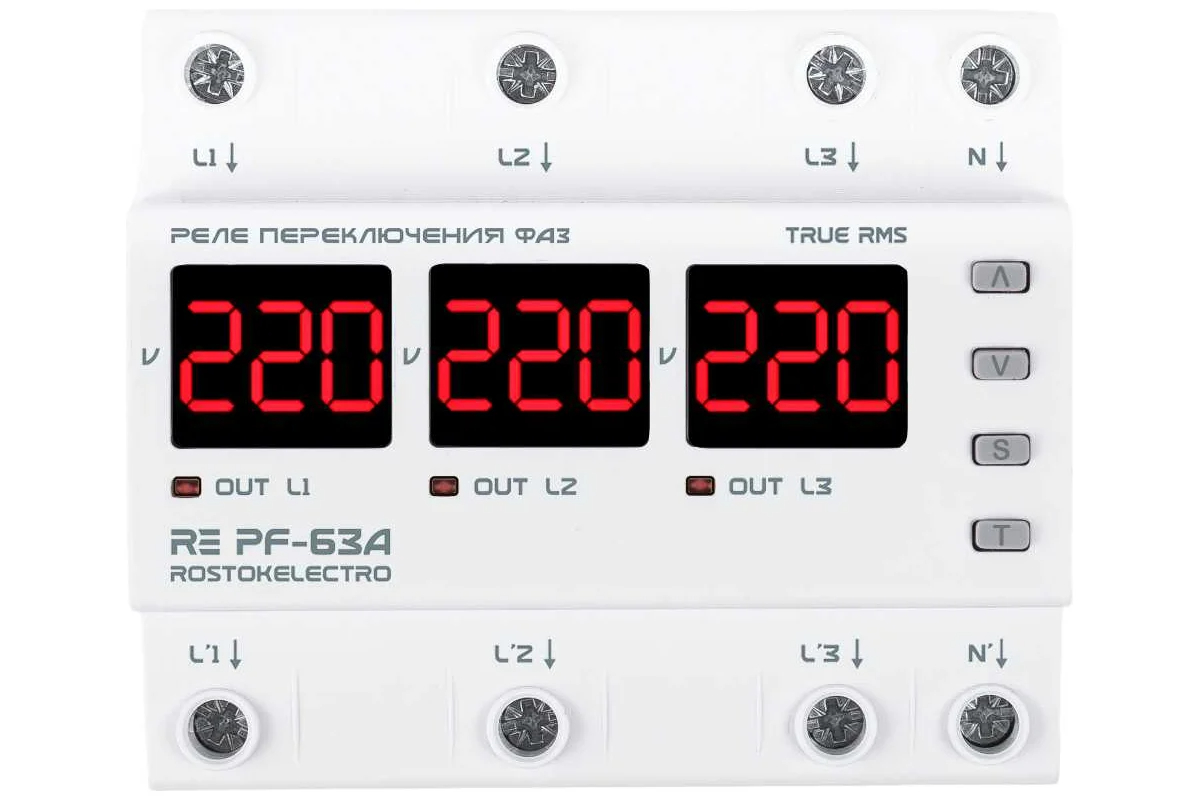

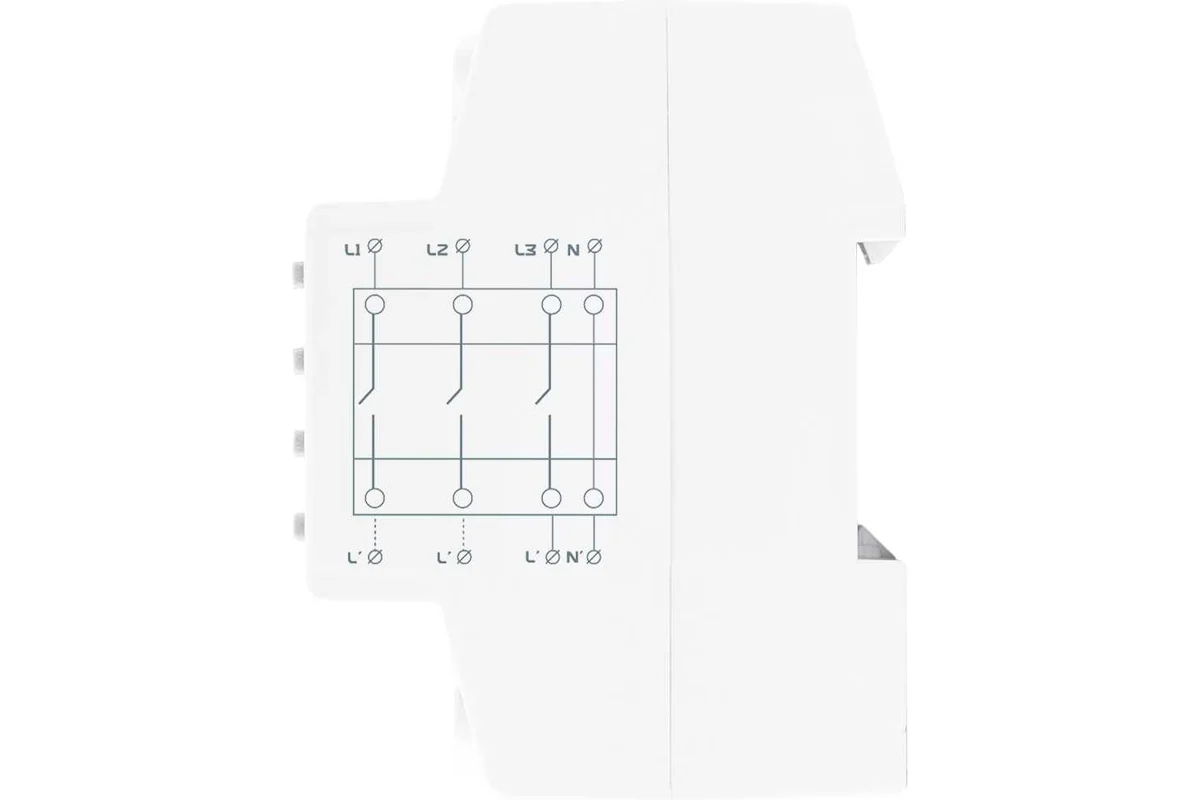

Принцип работы устройства основан на управлении микроконтроллером, который анализирует напряжение в трехфазной сети и отображает текущее состояние на цифровых индикаторах для каждой фазы. Коммутация нагрузки осуществляется при помощи электромагнитных реле, а питание устройства берется с контролируемых фаз.

Пользователь может выбрать приоритетную фазу. Если напряжение на этой фазе выходит за установленные пределы, устройство подключит нагрузку к следующей фазе с допустимыми значениями напряжения. После восстановления нормального уровня напряжения на приоритетной фазе, с учетом заданного времени задержки возврата (по умолчанию — 15 секунд), нагрузка будет вновь подключена к приоритетной фазе.

Если приоритетная фаза не задана, переключение нагрузки происходит последовательно по фазам.

Для настройки защиты от скачков напряжения требуется установить значения верхнего и нижнего пределов, а также задать гистерезисы и время задержки для включения и переключения.
